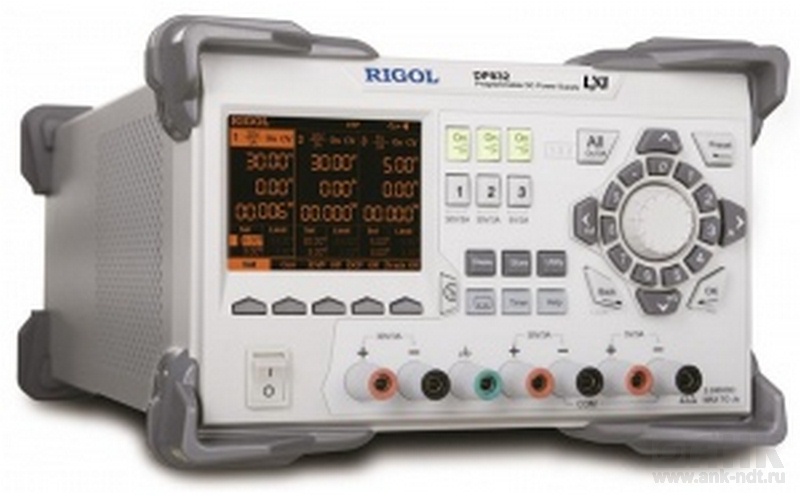

Описание DP832 источника питания
Доставка во все регионы РФ
Краткие технические характеристики DP832:
- 3 канала. Прецизионный источник питания. Программируемый. 0…30 В/0…3 А (канал 1); 0…30 В/0…3 А (канал 2); 0…5 В/0…3 А (канал 3).
- Наилучшее разрешение программирования: 10 мВ/1 мА; считывания 10 мВ/1 мА. Базовая погрешность напряж./ток : 0,05% / 0,2% (канал 1 и 2) , 0,1% / 0,15% (канал 3).
- Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device. Опционально: LAN (LXI-C class), RS-232, Digital I/O, GPIB. Дисплей оранж. TFT 3,5" с цифровой и граф. информацией.
- Размеры: 239х157х418 мм. Вес: 10,5 кг.
Прецизионный программируемый источник питания Rigol DP832 имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания Rigol DP832 применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания Rigol DP832 можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания Rigol DP832 позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.
Основные характеристики
- Количество каналов - 3
- Максимальная мощность - 195 Вт
- Новый интуитивно понятный графический интерфейс
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Трекинг режим для каналов CH1 и CH2
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных до 99999 с (опционально)
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
- Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
| Характеристики | Значения | ||
| Количество каналов | 3 | ||
| Выходное напряжение / ток | Канал 1 (CH1): 0...30 В / 0...3 А Канал 2 (CH2): 0...30 В / 0...3 А Канал 3 (CH3): 0...5 В / 0...3 А | ||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |
| Ток | <2 мАскз | ||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | Канал 1 и 2: 0,05% + 20 мВ; Канал 3: 0,1% + 5 мВ |
| Ток | 0,2% + 5 мА | ||
| Считывание | Напряжение | Канал 1 и 2: 0,05% + 10 мВ; Канал 3: 0,1% + 5 мВ | |
| Ток | 0,15% + 5 мА | ||
| Разрешение | Программирование | Напряжение | 10 мВ (1 мВ - опция) |
| Ток | 1 мА (1 мА - опция) | ||
| Считывание | Напряжение | 10 мВ (0,1 мВ - опция) | |
| Ток | 1 мА (0,1 мА - опция) | ||
| Отображение | Напряжение | 10 мВ (1 мВ - опция) | |
| Ток | 10 мА (1 мА - опция) | ||
| Время установления | 50 мкс | ||
| Время отработки команд | 118 мс | ||
| Температурный коэффициент на °C | Напряжение | Канал 1 и 2: 0,01 %+5 мВ; Канал 3: 0,01%+2 мВ | |
| Ток | 0,01%+ 2 мA | ||
| Стабильность (8 часов) | Напряжение | CH1/CH2: 0,02%+2 мВ; CH3: 0,01%+1 мВ | |
| Ток | 0,05%+2 мА | ||
| Защита по напряжению OVP/ по току OCP | Диапазон | Канал 1: 10 мВ...33 В / 1 мА...3,3 A Канал 2: 10 мВ...33 В / 1 мА...3,3 A Канал 3: 10 мВ...5,5 В / 1 мА...3,3 A | |
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||
| Интерфейсы | USB Device, USB Host. Опции: LAN, RS-232, цифровой порт Digital I/O, GPIB | ||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |
| Вес | 10,5 кг | ||
| Питание | переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) | ||
