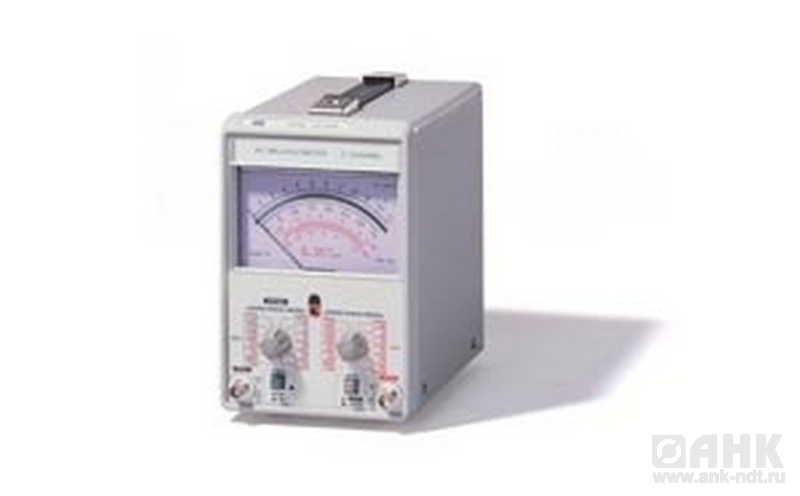

Описание GVT-417B вольтметра
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики GVT-417B:
- вольтметр переменного напряжения, 10 Гц-1 МГц, 10 мкВ-100 В, стрелочная шкала, масса 3 кг
GVT-417B вольтметр подробные технические характеристики:
Вольтметр переменного тока GVT-417B: Измерение среднеквадратического значения переменного напряжения синусоидальной формы на пределах от 300 мкВ до 100 В; Диапазон рабочих частот 10 Гц ... 1 МГц; Измерение относительных уровней на пределах от минус 70 дБ до 40 дБ; Измерение относительных уровней в дБ и дБм; Выход широкополосного усилителя для каждого канала; Простота, компактность, надёжность; Масса 2,7 кг.
Технические характеристики вольтметра переменного тока GVT-417B:
| Параметр | Значения |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Предел измерения | 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В |
| Шкала измерения | От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5) |
| Диапазон рабочих частот | 10 Гц — 1 МГц, синусоидальной сигнал |
| Погрешность измерения | ± 3% (относительно 1 кГц) |
| Дополнительная погрешность, обусловленная изменением напряжения питания (10%) | ± 0,5% |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ | |
| Предел измерения | -70 / —60 / —50 / —40 / —30 / —20 / —10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | От —20 дБ до 0 дБ (расширение до 1 дБ) |
| Опорный уровень | 0 дБ = 1 В |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ | |
| Предел измерения | -70 / —60 / —50 / —40 / —30 / —20 / —10 / 0 / 10 / 20 / 30 / 40 дБм |
| Шкала измерения | От —20 дБм до 2 дБм (расширение до 3,2 дБм) |
| Опорный уровень | 0 дБм = 1 мВт на 600 Ом |
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | |
| Количество входов | Канал 1 |
| Режимы работы | Независимый |
| Неравномерность АЧХ входного сигнала (отн. 1 кГц) | < 3% в полосе 20 Гц — 200 кГц < 10% в полосе 10 Гц — 1 МГц |
| Коэффициент гармоник входного сигнала | < 2% (относительно 1 кГц) |
| Входной импеданс | 1 МОм / 50 пФ |
| Максимальное входное напряжение | 300 В (ACпик. + DC) на пределах 300 мкВ /.../ 1 В 500 В (ACпик. + DC) на пределах 3 В /.../ 100 В |
| Сопротивление изоляции (вход-корпус) | 0,1 Ом |
| Максимальное напряжение (вход-корпус) | 0 В |
| ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ | |
| Выходное напряжение | 0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки |
| Неравномерность АЧХ выходного сигнала (отн. 1 Гц) | < 3% в полосе 10 Гц — 1 МГц, без нагрузки |
| Максимальное напряжение (выход-корпус) | ± 12 Впик |
| ОБЩИЕ ДАННЫЕ | |
| Количество индикаторов | Одно показывающее устройство (черная стрелка) |
| Напряжение питания | 115 / 230 В ± 10%, 50/60 Гц |
| Габаритные размеры | 130×210×295 мм |
| Масса | 2,7 кг |
