Описание проявочной установки АРИОН ПР-1
Проявочная установка АРИОН ПР-1 предназначена для ручной фотообработки форматных рентгеновских пленок при промышленной радиографии в стационарных условиях.
Составляющие элементы установки
- Бак проявки.
- Бак промежуточной промывки после проявления (проточная вода).
- Бак закрепления.
- Бак промежуточной промывки после закрепления (сборная вода).
- Бак окончательной промывки (проточная вода).
- Патрубок подачи воды.
- Патрубки защиты от перелива.
- Ножки для регулировки установки по высоте.
- Крышки баков.
- Пульт управления.
- Таймеры для контроля времени проявления и фиксации
Установка представляет собой каркасную конструкцию с расположенными внутри нее бачками.
Для исключения возможности испарения химреактивов на бачках предусмотрены крышки.
Для регулировки положения установки «по уровню» используются регулировочные ножки.

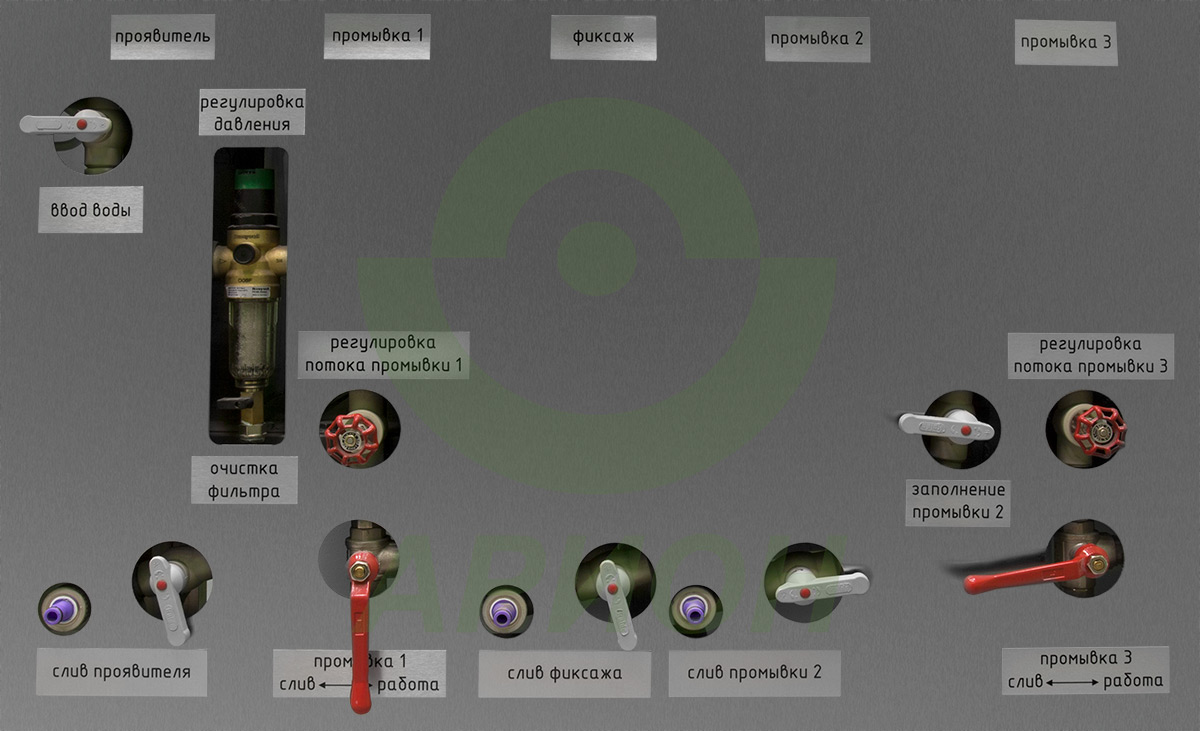

Патрубок слива воды, который есть у каждого бачка (расположен снизу), в совокупности с патрубком для подачи воды позволяют организовать режим проточного прохождения воды.
Патрубки защиты от перелива исключают возможность переполнения бачков.

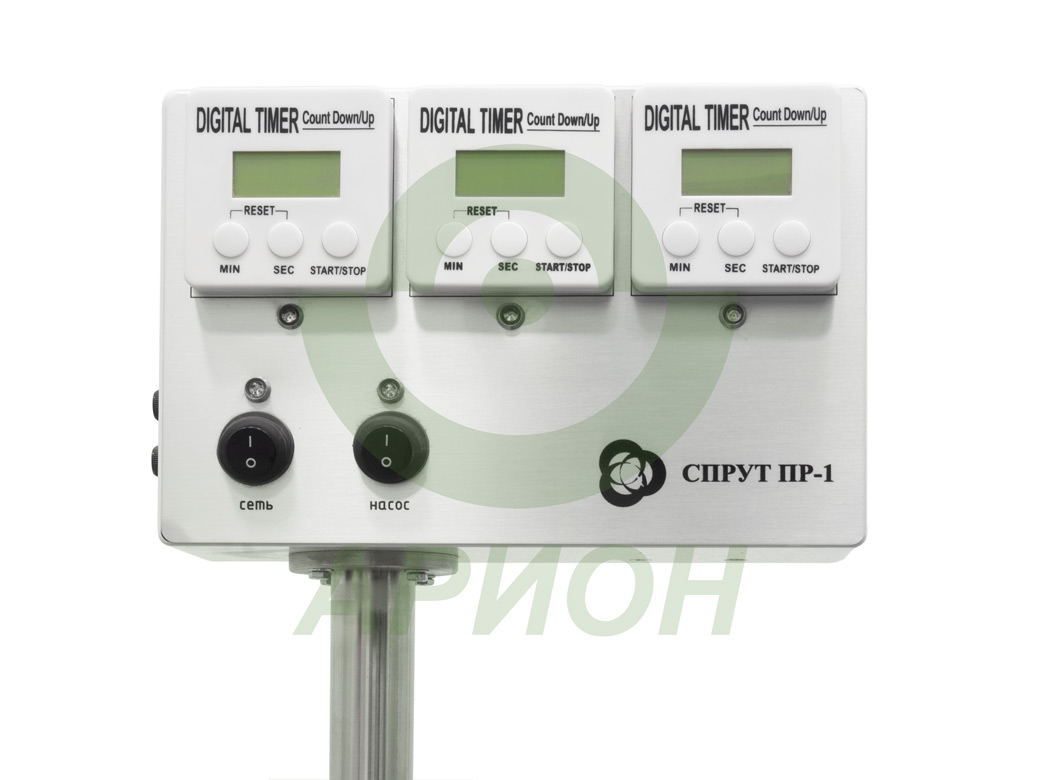

Установка снабжена фильтром очистки водопроводной воды, циркуляционным насосом для перемешивания проявителя, пультом управления с тремя таймерами для контроля времени проявления и фиксации.
Технические характеристики проявочной машины АРИОН ПР-1
| Параметр | АРИОН ПР-1 |
|---|---|
| Потребляемая мощность без/с модулем поддержания температуры проявителя, Вт | 100/1000 |
| Напряжение питания, В | ~220±20 |
| Габаритные размеры (ШхГхВ), не более, мм | 1300х870х1760 |
| Вес, кг | 144 |
| Объем бака проявления, л | 30 |
| Объем бака промывки после проявления, л | 17 |
| Объем бака закрепления, л | 30 |
| Объем бака промывки после закрепления, л | 17 |
| Объем бака окончательной промывки, л | 42 |
