Описание переносного рентгеновского аппарата МАРТ-250
Переносной рентгенаппарат МАРТ-250 применяется для контроля качества сварных швов мталлических конструкций и при строительстве нефтепровода, газопровода. МАРТ 250 - это устройство для дефектоскопии не только тонкостенных деталей, но и для толстостенных. Большой диапазон применения аппарата связан с возможностью измениения рабочего напряжения на трубке в хороших пределах.
Рентгеновский генератор МАРТ-250 есть не что иное, как современным аналогом рентгенаппарата Арина-6 , поскольку была усовершенствована трубка и улучшены технические характеристики.
Исходя из функциональной схемы, данный аппатат идентичен рентгенаппарату МАРТ-200. В качестве ионизирующего излучателя у прибора МАРТ-250 присутствует термоэмиссионную рентгеновсая трубка, питающаяся от малогабаритного источника постоянного напряжения.
Телесный угол излучения в дефектоскопе МАРТ-250 = 50°, фокус трубки располагается в центре моноблока. Толщину просвечиваемой стали можно добиться до 50 мм, исходя из того, какие экраны и пленка будет использоваться при работе с прибором.
Превосходя по производительности другим российским и зарубежным конкурентным рентгеновским аппаратам, МАРТ-250 имеет большое количество плюсов – мобильность, а также небольшие габариты. Масса аппарата = 8,5 кг, что делает его удобным и эргономичным в применении в полевых условиях. С помощью воздушного охлаждения и ремневых захватов, прибор МАРТ-250 можно применять при очень низких температурах и в труднодоступных местах.
Аппарат МАРТ-250 произведен из современных качественных компонентов, обладает новой конструкцией пульта управления, и имеет отличную радиационную защиту персонала от воздействия рентгеновского излучения. Вместе с этим, МАРТ-250 отличается довольно низкой ценой на приобретение и обслуживание.
Технические характеристики рентгенаппарата МАРТ 250
| Технические характеристики | |
| Рабочее напряжение на рентгеновской трубке, кВ | 130 ÷ 250 |
| Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин, Р | 5 |
| Диаметр фокусного пятна, мм | 1,5 |
| Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин, мм | 30 (D7 + Pb) 40 (F8 + RCF) 50 (F8 + NDT 1200) |
| Мощность аппарата, Вт | 200 |
| Метод просвечивания | направленный |
| Диапазон рабочих температур, ºС | -20 ÷ +40 |
| Вес излучателя, кг | 9 |
| Габариты излучателя, мм | 580x140x90 |
Номограммы экспозиции р/а МАРТ-250
Стандартная комплектация для аппарата МАРТ-250

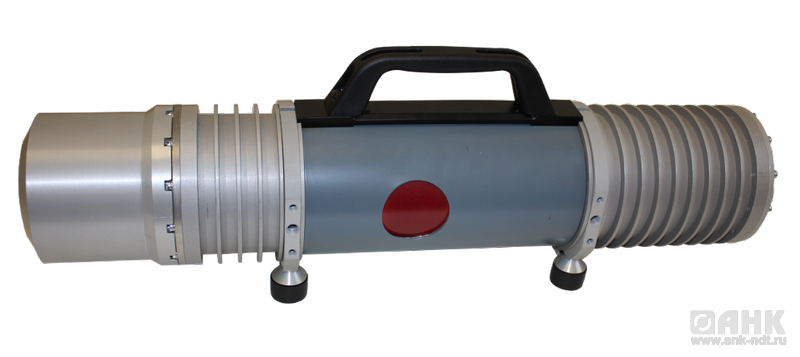

- Рентгеновский блок.

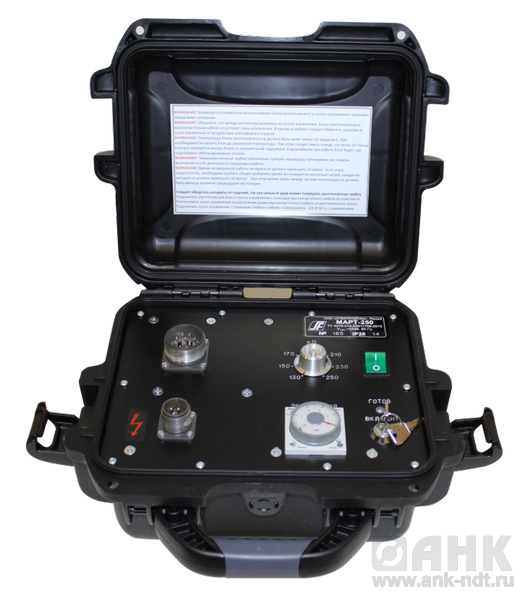

- Пульт управления.
- Сетевой кабель.
- Высокочастотный кабель.
- Футляр.
