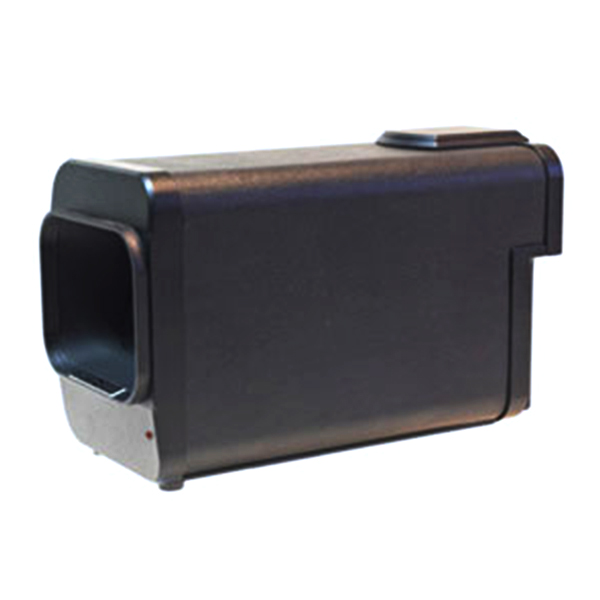

Назначение Термограмма ТМ Север
- Измерение температурных полей объектов, неразрушающий контроль в том числе очень низких температур от - 60 °С с высоким разрешением 640х480.
- Измерение коэффициента теплового излучения объекта.
- Запоминание тепловизионого и видимого изображения объекта контроля.
Особенности тепловизора
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
- Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
- Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
Принцип работы
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
Технические характеристики Термограмма ТМ Север
| Параметр | Значение |
|---|---|
| ИК-приемник | InSb, охлаждение приемника - жидкий азот. |
| Время автономного режима работы | 8 часов |
| Диапазон измерения температуры | -60°С - +300°С |
| Диапазон рабочих температур | -40°С - +60°С |
| Температурное разрешение на уровне 30°С по всему полю зрения | 0,05°С (0,02°С) |
| Погрешность измерения абсолютных температур по АЧТ по всему полю зрения | +/- 1°С или +/- 1% от диапазона |
| Спектральный диапазон | 3,5 - 5 мкм |
| Поле зрения | Не менее 25 x 20° |
| Число элементов разложения в строке | 640 |
| Число строк в кадре | 480 |
| Разрешение выносной видеокамеры | 640 х 480 |
| Диапазон измерения коэффициента теплового излучения | 0,5 - 1 |
| Вес ИК- камеры | Не более 1.5 кг |
