Поверка рефлектометра оптического EXFO MaxTester 700 в Ростове-на-Дону

Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».

Основные средства поверки:

1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.

Основные метрологические характеристики:

Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: 800 — 900 нм, 1250 — 1350 нм, 1480 — 1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2 %.

2 Рабочий эталон единицы длины и ослабления в световоде.

Основные метрологические характеристики:

Диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины ±(0,2 +1х10-5 L) м, где L — измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.

Сведения о методах измерений

Рефлектометры оптические серии MaxTester 700. Руководство пользователя, главы 3 — 8.

Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии MaxTester 700

1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

2 Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».

3 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».

Оставить заявку

Основные средства поверки:

1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.

Основные метрологические характеристики:

2 Рабочий эталон единицы длины и ослабления в световоде.

Основные метрологические характеристики:

Сведения о методах измерений

Рефлектометры оптические серии MaxTester 700. Руководство пользователя, главы 3 — 8.

Рефлектометры оптические серии MaxTester 700 модификаций MAX-715B, MAX-720B, MAX-730B (далее по тексту — рефлектометры) предназначены для измерений ослабления в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического EXFO MaxTester 700 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

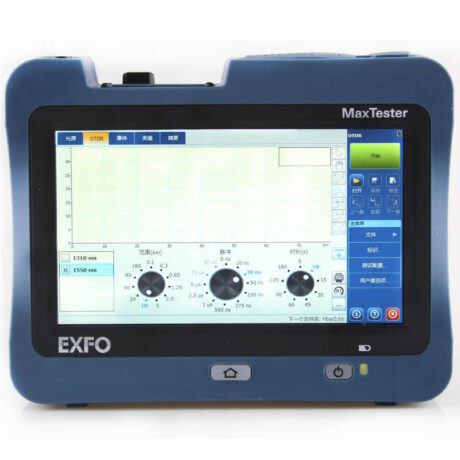

Поверка рефлектометра оптического EXFO MaxTester 700

Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Рефлектометры выпускаются в трех модификациях: MAX-715B, MAX-720B, MAX-730B, каждая из которых в свою очередь представлена рядом моделей.
- Модификация MAX-715B включает модели MAX^^B-W!, MAX-715B-W2, MAX-715B^3.
- Модификация MAX-720B включает модель MAX-720B.
- Модификация MAX-730B включает модели MAX-730B-M1, MAX-730B-M2, MAX-730B-M3.
Модели отличаются значением динамического диапазона, а модификации отличаются набором рабочих длин волн.

Каждая из моделей может быть дополнительно оборудована измерителем оптической мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

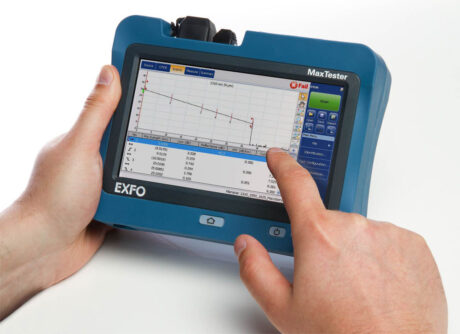

Рефлектометры выполнены в виде переносного прибора в прямоугольном монолитном корпусе.

Основные элементы управления рефлектометрами расположены на их сенсорных панелях.

Рефлектометры оборудованы рядом портов:
- измерительный порт оптического рефлектометра, который может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности;
- порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра);
- порт источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна (дополнительная опция);
- порт Ethernet 10/100 Мбит/с;
- 2 порта USB 2.0.
В рефлектометрах имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК).

Программное обеспечение

Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается в рефлектометрах и служит для отображения, обработки и сохранения результатов измерений.

Метрологически значимая часть ПО рефлектометров представляет программный продукт «OTDR application».

Наименование характеристики	Значение характеристики
Наименование характеристики	MAX-715B-M1	MAX-715B-M2	MAX-715B-M3
Тип волокна	Одномодовое (SMF) 9/125 мкм
Рабочие длины волн, нм	1310±20, 1550±20	1310±20, 1550±20, 1625±20 (с фильтром)	1310±20, 1550±20, 1625±20
Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)	28/26	28/26/26	28/26/26
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности	4 1	4 1	4 1
Длительность зондирующих импульсов, нс	5, 10, 30, 50, 100, 275, 500, 1000, 2500, 5000, 10000, 20000
Диапазоны измеряемых длин, км	0 — 0,1; 0 — 0,3; 0 — 0,65; 0 — 1,25; 0 — 2,5; 0 — 5; 0 — 10; 0 — 20; 0 — 40; 0 — 80; 0 — 160
Пределы допускаемой абсолютной погрешности при измерении ослабления	±0,05 х A (дБ); где A — измеряемое затухание, дБ
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м	AL = ±(0,75 + 5×10-5xL+5); где L — измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м

* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Метрологические и технические характеристики рефлектометров оптических MAX-720B, MAX-730B

Наименование характеристики	Значение характеристики
Наименование характеристики	MAX-720B-M1	MAX-730B-M1	MAX-730B-M2	MAX-730B-M3
Тип волокна	Одномодовое (SMF) 9/125 мкм
Рабочие длины волн, нм	1310±20, 1550±20	1310±20, 1550±20	1310±20, 1550±20, 1625±20 (с фильтром)	1310±20, 1550±20, 1625±20
Динамический диапазон измерений ослабления, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)	34/32	37/35	37/35/35	37/35/35
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности	3,5 0,8	3,5 0,8	3,5 0,8	3,5 0,8
Длительность зондирующих импульсов, нс	5, 10, 30, 50, 100, 275, 500, 1000, 2500, 5000, 10000, 20000
Диапазоны измеряемых длин, км	0 — 0,1; 0- 0,3; 0 -0,65; 0 — 1,25; 0 -2,5; 0 — 5; 0 — 10; 0 -20; 0 — 40; 0 — 80; 0 — 160; 0 — 260	0 — 0,1; 0 — 0,3; 0 — 0,65; 0 — 1,25; 0 — 2,5; 0 — 5; 0 — 10; 0 — 20; 0 -40; 0 — 80; 0 — 160; 0 — 260; 0 — 400
Пределы допускаемой абсолютной погрешности при измерении ослабления	±0,03 х A (дБ); где A — измеряемое затухание, дБ
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м	AL = ±(0,75 + 2,5×10-5xL+5); где L — измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м

Метрологические и технические характеристики измерителей мощности, встроенных в рефлектометры оптические серии MaxTester 700

Наименование характеристики	Значение характеристики
Длины волн калибровки, нм	850, 1300, 1310, 1490, 1550, 1625, 1650
Диапазон измерений уровня оптической мощности, дБм**, в рабочем диапазоне длин волн	— 5 о 2
Пределы допускаемого значения основной относительной погрешности измерений уровня средней мощности на длинах волн калибровки, дБ	( 40 ^ ± 0,3 +- Г A 0 где A — численное значение мощности в нВт

** Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт

Основные технические характеристики

Наименование характеристики	Значение характеристики
Электропитание осуществляется от аккумуляторной батареи с напряжением, В	3,7
или от сети переменного тока через сетевой адаптер с напряжением, В	220±22
частотой, Гц	50±0,5
Габаритные размеры, мм, не более	200x155x68
Масса (включая батарею), кг, не более	1,29
Рабочие условия эксплуатации: — температура окружающей среды, °С	— 0 5 О
— относительная влажность воздуха (без конденсации), %, не более	95

Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».

Основные средства поверки:

1    Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.

Основные метрологические характеристики:

Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: 800 — 900 нм, 1250 — 1350 нм, 1480 — 1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2 %.

2    Рабочий эталон единицы длины и ослабления в световоде.

Основные метрологические характеристики:

Диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины ±(0,2 +1х10-5 L) м, где L — измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.

Сведения о методах измерений

Рефлектометры оптические серии MaxTester 700. Руководство пользователя, главы 3 — 8.

Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии MaxTester 700

1    ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

2    Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».

3    ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
