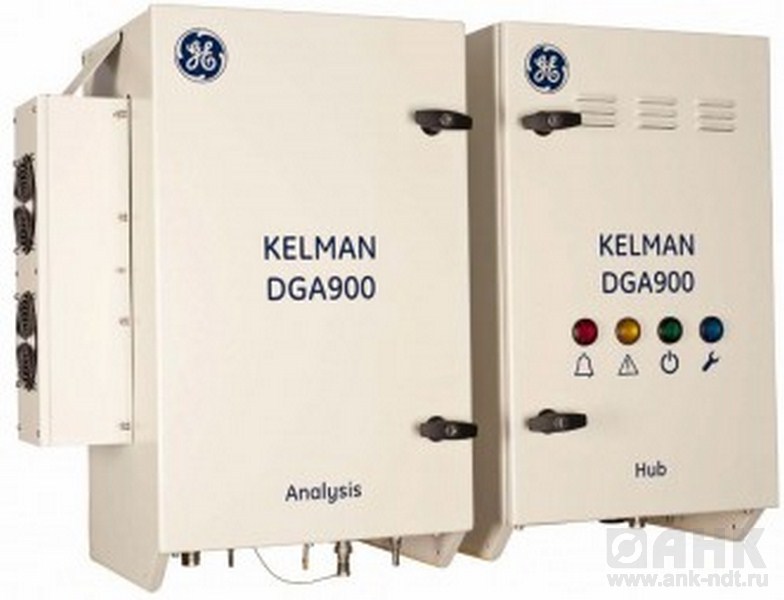

Описание GE Kelman DGA 900
Анализ растворенных газов (АРГ) и измерение содержания влаги в электроизоляционных жидкостях признаны наиболее важными тестами для оценки состояния трансформаторов. В предыдущие годы мультигазовый АРГ традиционно ограничивался испытаниями в лабораторных условиях с редким проведением ручного отбора проб в автономном режиме, являющимися частью комплекса мер по календарному техническому обслуживанию. Однако, поскольку средний возраст трансформаторов в мире продолжает увеличиваться, вероятность преждевременного старения, внеплановых отключений и даже критического отказа оборудования между испытаниями в автономном режиме также увеличивается, в связи с чем многие владельцы активов применяют стратегии АРГ в режиме реального времени для повышения надежности сети.
В начале 2000-х гг. компания Kelman™, являющаяся дочерним предприятием GE, представила на рынке ряд анализаторов для мультигазового АРГ в режиме реального времени без использования расходных материалов, а сегодня компания GE рада представить Kelman DGA 900 — устройство для анализа влаги и мультигазового АРГ в режиме реального времени нового поколения . Анализатор разработан на основе улучшенных принципов реализации надежного метода измерений GE — фотоакустической спектроскопии (PAS), обеспечивающей уровни точности и повторяемости, сопоставимые со значениями при испытаниях в лабораторных условиях, без использования расходных материалов и необходимости частых поверок. Используя свой более чем 40-летний опыт мировых поставок АРГ, в Kelman DGA 900 компания объединяет знания и усовершенствования, основанные на результатах эксплуатации предыдущих моделей и направленные на улучшение рабочих характеристик, введение новых инновационных функций, оптимизацию опыта пользователя и повышение надежности.
Основные преимущества
- Обеспечение удаленного предупреждения и мультигазовой диагностики при ухудшающемся состоянии трансформатора
- Быстрая передача оперативных решений без необходимости посещения объекта для осуществления ручного отбора проб масла
- Проблемы могут быть выявлены на самых ранних стадиях, что позволяет избежать внезапных отказов и создать условия для плановых отключений
- Фиксирование точных данных по техническому обслуживанию с учетом состояния оборудования и стратегий замены оборудования
- Для обеспечения работы с оптимальными характеристиками не требуются расходные материалы и частые поверки
- Новый «быстрый режим» позволяет анализировать быстро развивающиеся неисправности в режиме, близком к реальному времени
- Улучшенные вычислительные возможности, высоко масштабируемые входы/выходы и интегрированный ЧМИ составляют мощную, универсальную систему контроля трансформатора
- Предназначены для работы с минеральными электроизоляционными маслами и новыми жидкостями на основе сложных эфиров (природными и синтетическими)
- Блок для измерения содержания 9 газов и влагосодержания, объединяющий 4-е поколение технологии фотоакустической спектроскопии (PAS) с повышенной точностью измерений, более низкими пределами обнаружения и повторяемостью
- Стандартная 5-летняя гарантия *
- Усовершенствованная конструкция и модульная структура обеспечивают повышенную надежность, увеличение интервалов технического обслуживания и простоту обслуживания на месте эксплуатации
- Расширяемые аналоговые/цифровые входы/выходы и вычислительная платформа обеспечивают возможность расширения и улучшения функций
- Устройство готово к интеграции в PREDIX APM (облачная платформа)
Типы применения
Анализатор Kelman DGA 900 – это неоценимый фундаментальный инструмент для реализации управления эффективностью основных фондов (APM) в системах генерации, передачи электроэнергии и в электротехнической промышленности, позволяющего применять стратегию замены основных фондов с учетом состояния оборудования и улучшать надежность и эксплуатационную готовность системы
Устройство, готовое для использования в системах управления эффективностью основных фондов электрических сетей DS-Agile™ и PREDIX™, широкий выбор методов и протоколов связи, используемых DGA 900, позволяет подключаться к различным платформам и интегрировать его в программные средства GE Perception™ для управления трансформаторами, а также в другие программные средства, серверы архивных данных и системы SCADA.
Технические характеристики
Измерения
| Технология | Частота |
| Автоматический отвод газов во внешнее пространство | Конфигурируется от 1 раза в час до 1 раза в 4 недели |
| Измерение газов методом фотоакустической спектроскопии (PAS) | Автоматическое включение более частой выборки по достижении уровня предупреждения |
| Тонкопленочный емкостный датчик содержания влаги | «Быстрый режим» обеспечивает быстрое определение содержания газов, указанных ниже, за ~30 минут. |
| Погружной волоконно-оптический датчик кислорода | |
| | НПО | ВПО | Погрешность* | Повторяе мость | Доступно в быстром режиме |
| Водород (H₂) | 5 – | 5 000 ч/млн | ± НПО или ±5% | < 3% | • |
| Окись углерода | 1 – | 50 000 ч/млн | ± НПО или ±3% | < 2% | • |
| (CO) | 2 – | 50 000 ч/млн | ± НПО или ±3% | < 2% | |
| Метан (CH₄) | 0,5 – | 50 000 ч/млн | ± НПО или ±3% | < 2% | • |
| Ацетилен (C₂H₂) | 1 – | 50 000 ч/млн | ± НПО или ±3% | < 2% | |
| Этилен (C₂H₄) | 20 – | 50 000 ч/млн | ± НПО или ±3% | < 3% | • |
| Двуокись углерода | 1 – | 50 000 ч/млн | ± НПО или ±3% | < 2% | |
| (CO₂) | 100 – | 50 000 ч/млн | ± НПО или ±5% | < 2% | • |
| Этан (C₂H₆) | 10 000 – | 100 000 ч/млн | ± НПО или ±15% | | |
| Кислород (O₂) | 0 - | 100% RS (в ч/млн) | ± 3% RH | < 3% | • |
*в зависимости от того, что больше. Приведенная погрешность – погрешность датчика при калибровке. Точность измерения содержания газа в масле зависит от типа и состояния масла. Повторяемость соответствует данным, полученным в ходе измерений при окончательных испытаниях продукции.
** содержание N₂рассчитываетсяииспользуетсятолькодлятрансформаторовссистемойсвободногодыхания.
Характеристики
| Дисплей | 4 индикаторне светодиодные матрицы, видимые при солнечном освещении 7-дюйм. цветной резистивный сенсорный ЖК-дисплей с подсветкой (800х480) Интегрированный встроенный защищенный веб-сервер (https) |
| Аналоговые входы | До 15 дополнительных аналоговых входов для нагрузочных ТТ, входов PT100 или датчиков на 4–20 мА |
| Цифровой выход | USB-порт (тип соединения В) для локальной связи с портативным компьютером для конфигурации системы Wi-Fi (802.11b/g/n) Последовательный вывод (RS-485) Возможно использование стандартного Ethernet 1 Гб (RJ45) с оптоволоконным кабелем Возможно использование модемов GSM/GPRS или CDMA/LTE |
| Цифровые протоколы | Стандартно используется Modbus® Возможны DNP3 или IEC 61850 (ред. 1 или 2) |
| Аварийные сигналы | Экраны/сценарии настройки аварийных сигналов по уровню содержания газа, его скорости изменения и уровню содержания влаги, присваиваемым реле 6 стандартных и до 18 реле с сухими контактами (тип C, 1-полюсн., 2- позиц.), НО/НЗ, 10 А при 250 В перем. тока, активная нагрузка, 10 А при 30 В пост. тока, активная нагрузка Отдельный служебный аварийный сигнал с отдельным реле |
Окружающая среда
| Рабочая температура окружающей среды | от -40°C до +55°C (от -40°F до +131°F) |
| Рабочая влажность окружающей среды | Отн. влажн. 0–95%, без конденсации |
| Температура масла в клапане*** | от -20°C до +120°C (от -4°F до +248°F) |
| Давление масла в клапане | 0–700 кПа (0–100 фунтов/кв.дюйм) |
| Корпус | Сертифицировано по IP56 Алюминий с порошковым покрытием (RAL9002) Неокрашенная нержавеющая сталь 316 (опция) |
| Требования к электропитанию | |
| ПЕР. ТОК | Номинальное: 100–240 В перем. тока, диапазон: 85– 264 |
| ПОСТ. ТОК | В перем.тока, 4 А Номинальное: 100–250 В пост. тока, диапазон: 90– 300 В пост. тока |
| Механическая часть | |
| Размеры | Блок анализатора 600 х 484 х 330 мм 23,6 x 19,1 x 13,0 дюймов Блок концентратора 600 х 380 х 330 мм 23,6 x 15,0 x 13,0 дюймов |
| Вес | Блок анализатора 33,4 кг 73,6 фунта Блок концентратора 18,5 кг 40,8 фунта |
| Дополнительные возможности | Монтажный стенд Навес от солнца Отрывной кабель между блоками Аналоговый выходной сигнал значений содержания газа |
*** Основано на испытании, проведенном с использованием минерального масла VOLTESSO™ 35, на участке трубопровода диаметром ¼ дюйма и длиной не более 10 метров от клапана подачи или возврата масла до точки соединения с контроллером и при объеме клапана подачи масла на более 200 мл. При использовании масла с температурой ниже -20°C GE рекомендует наложить термокабель на трубопровод
| Основной блок | Устройство АРГ по 9 газам, корпус с порошковым покрытием, отрывной кабель длиной 2 м, Modbus TCP через Ethernet, нагрузочный ТТ, комплект монтажных частей и экран ПО Perception. |
| COMM90022 COMM90012 COMM90013 COMM90014 | DNP3 через RS485 DNP3 через Ethernet IEC 61850 ред. 1 через Ethernet IEC 61850 ред. 2 через Ethernet |
| 24-0822-01 | Монтажный стенд |
| CABL01054 CABL01055 | 5 метров 10 метров |
| 24-0973-01 | Навес от солнца |
| COMM90016 COMM90017 COMM90018 COMM90019 COMM90020 COMM90021 COMM90005 COMM90015 | Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа ST Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа SC Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа LC Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа ST (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа SC (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — одномодовое оптоволокно, разъем типа SC (макс. 20 км) + 4 x RJ45 10/100 Мбит/с, медь Модем GSM/GPRS Беспроводной сотовый модем для США — внутренний |
| 13-0263-01 13-0256-02 13-0256-02-OPT1 | Плата аналоговых вводов, 4–20 мA Плата аналоговых вводов для датчика температуры PT100 (4 провода) Плата аналоговых вводов для датчика температуры PT100 (3 провода) |
