Назначение: для измерения силы тока и напряжения в цепях постоянного тока и пульсирующего тока частотой 100 Гц. Вольтметры М1611 с диапазоном измерений от 0 до 120 В и от 0 до 250 В, кроме того, предназначены для определения сопротивления изоляции сетей.
Поверка амперметра вольтметра М1611, М1611.1, М1611.2

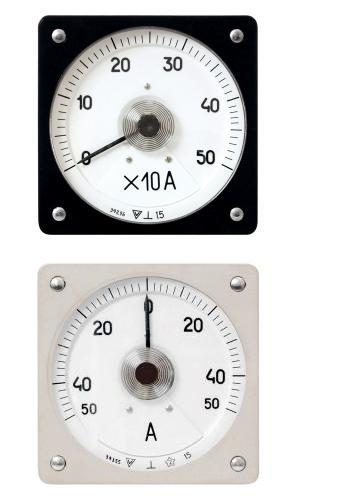

Амперметры и вольтметры М1611, М1611.1 и М1611.2 представляют собой щитовые вибро-устойчивые и вибропрочные приборы магнитоэлектрической системы и предназначены для утопленного монтажа.
Конструктивно приборы состоят из измерительного механизма, корпуса, цоколя и наличника. Корпус изготавливается из термопластичной пластмассы и имеет два отсека. В переднем отсеке размещается измерительный механизм, в заднем отсеке — элементы электрической схемы. К задней части корпуса крепится пластмассовый цоколь. Передняя часть приборов М1611 и М1611.2 закрываются пластмассовым наличником со смотровым стеклом, а у прибора М1611.1 — металлическим наличником. В центре стекла размещен винт корректора.
Отметки шкал наносятся на наружном приподнятом крае циферблата таким образом, что конец стрелки находится в одной плоскости с ними. Этим при отсчете исключается ошибка от параллакса.
Конструкция опор обеспечивает пружинную амортизацию подвижной части приборов от сотрясений и вибрации как в осевом, так и в радиальном направлениях. Приборы М1611.2 могут быть по желанию заказчика дополнительно оснащены устройством подсветки циферблата. Освещенность, создаваемая устройством подсветки, должна позволять отчетливо видеть шкалу в затемненном помещении.
Питание подсветки осуществляется напряжением постоянного тока 24 или 48 В (по заказу). Приборы М1611.2 выпускаются в следующих модификациях: М1611.2 и М1611.2-2, отличающихся друг от друга габаритными размерами и формой наличника.
При заказе приборов необходимо указать:
- наименование и обозначение прибора;
- диапазон измерений;
- диапазон показаний;
- для приборов М1611, М1611.2 и М1611.2-2 необходимость подсветки циферблата и напряжение подсветки (24 или 48 В);
- для приборов М1611.1 — необходимость светосостава на циферблате;
- необходимость промежуточного фланца, используемого для замены старых приборов М151 на М1611 при ремонте локомотивов;
- для амперметров — сопротивление калиброванных проводов, если оно отличается от 0,035 Ом;
- для вольтметра, предназначенного для определения сопротивления изоляции, указать, что прибор должен иметь в комплекте табличку и кнопки;
- для приборов, предназначенных для измерения других электрических и неэлектрических величин, должно быть указано значение тока или напряжения, соответствующее конечному значению диапазона показаний;
- обозначение технических условий ТУ25-04.4014-80.
Поверка осуществляется в соответствии с ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки». Средства поверки: калибратор постоянного тока типа П321, ПГ 0,01 — 0,05 %; программируемый калибратор типа П320, ПГ 0,005 — 0,01 %.
Сведения о методах измерений
отсутствуют
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам М1611, М1611.1 и М1611.2
- ГОСТ 8.022-91 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А».
- ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования общие для всех частей».
- ТУ 25-04.4014-80 «Амперметры и вольтметры М1611, М1611.1 и М1611.2. Технические условия»
