Поверка анализатора пыли Атмас в Ростове-на-Дону
Назначение: для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон.

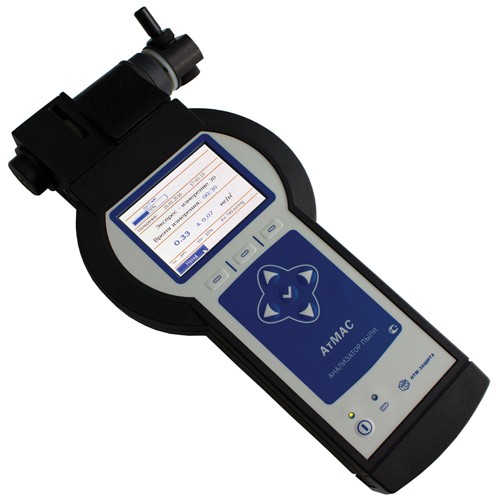

Поверка анализатора пыли Атмас
Конструктивно анализаторы выполнены в виде единого блока, включающего измерительный модуль, устройство очистки измерительного модуля, электронное устройство и насос. Для фракционных измерений на пробоотборный вход анализатора устанавливаются сменные импакторы (PM2.5, PM10). Основными элементами измерительного модуля являются пробоотборная камера, высоковольтный игольчатый электрод и кварцевый пьезоэлемент. Электронное устройство осуществляет управление анализатором и обработку результатов измерений. Результаты измерений выводятся на экран анализатора, сохраняются в его внутреннюю память и могут передаваться на внешние устройства через интерфейс USB.
По способу эксплуатации анализаторы относятся к ручным приборам. Питание осуществляется от аккумуляторной батареи, а также от сети переменного тока через адаптер. Дополнительно анализаторы оснащены датчиками для определения параметров окружающей среды (атмосферного давления, температуры и влажности воздуха). Принцип действия анализаторов основан на пьезоэлектрическом методе измерений, суть которого в измерении собственной частоты пьезоэлемента во время осаждения на его поверхность аэрозольных частиц.
При прокачке воздуха через анализатор частицы в пробе воздуха попадают в поле коронного разряда, создаваемого электродом, где получают электрический заряд и осаждаются на поверхности пьезоэлемента. При осаждении частиц на поверхность пьезоэлемена происходит изменение частоты его колебаний, которое пропорционально массе осевшей пыли.
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (ПО), разработанное ООО «НТМ-Защита» специально для решения задач измерений массовой концентрации пыли.
ПО является метрологически значимым. Его основные функции: управление анализатором, обработка сигналов с измерительного модуля, вывод результатов измерений на экран, а также хранение и передача их на внешнее устройство.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АТМАС |
| Номер версии (идентификационный номер) ПО | не ниже v.1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 26a7 |
| Алгоритм вычисления идентификатора ПО | CRC-16 |
ПО идентифицируется непосредственно на анализаторе. Идентификационное название и номер версии (идентификационный номер) отображается в диалоге информации о программе. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014.
Поверка осуществляется в соответствии с ГОСТ Р 8.791-2013 «ГСИ. Измерители радиоизотопные и пьезобалансные массовой концентрации пыли в воздухе рабочей зоны. Методика поверки». Основные средства поверки:
- рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», пределы допускаемой относительной погрешности ± 10 %;
- расходомер-счетчик газа РГС-1, рег.№ 20831-06, диапазон измерений объемного расхода от 0,2 до 2,0 дм3/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
Сведения о методах измерений
«Анализатор пыли «Атмас». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам пыли «Атмас»
- ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
- ГОСТ Р 8.791-2013 «ГСИ. Измерители радиоизотопные и пьезобалансные массовой концентрации пыли в воздухе рабочей зоны. Методика поверки».
