Поверка газоанализатора ALTAIR 2X в Ростове-на-Дону

Газоанализаторы ALTAIR 2X предназначены для измерения содержания вредных газов (оксид углерода, диоксид серы, сероводород, диоксид азота, аммиак, хлор) в воздухе рабочей зоны. Поверка газоанализатора ALTAIR 2X проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание и поверка газоанализатора ALTAIR 2X

Г азоанализаторы ALTAIR 2X (далее — газоанализаторы) являются портативными автоматическими одно- или двухканальными приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезинен-ном корпусе (темно-серого цвета или белого фосфоресцирующего).

Принцип измерений — электрохимический.

Газоанализаторы ALTAIR 2X выпускаются в 3 основных исполнениях:

• одноканальный газоанализатор сероводорода с технологией XCell Pulse Technology (проверка работоспособности газоанализатора без подачи газовой смеси);
• двухканальный газоанализатор со сдвоенным электрохимическим сенсором XCell (CO/H2S, CO-H2/H2S, CO/NO2, SO2/H2S);
• одноканальный газоанализатор с электрохимическим сенсором XCell (CO, CO-H2, CO-HC, H2S, SO2, NO2, NH3, Cl2).

Способ отбора пробы — диффузионный.

Электрическое питание газоанализаторов осуществляется от встроенной сменной литиевой батареи.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

• результатов измерений содержания определяемых компонентов, отображение максимальных и минимальных значений результатов измерений, значения STEL и TWA (сигнализация по усредненным показаниям, соответственно за 15 мин и 8 ч, для РФ — по умолчанию деактивированы);
• результаты проверки интервала работы газоанализатора без настройки (CAL DUE, если данная опция включена в настройках газоанализатора);
• уровня заряда элемента питания;
• меню пользователя;
• знака «V», подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч;
• предупреждение об окончании срока службы сенсора;
• информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

• непрерывное измерение содержания определяемых компонентов;
• сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
• память данных / журнал событий;
• самодиагностика газоанализатора при включении электрического питания.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

• звуковым сигналом;
• светодиодным индикатором;
• вибрационным сигналом тревоги;
• отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы обеспечивают возможность хранения данных в памяти (для одноканальных газоанализаторов не менее 150 ч, для двухканальных не менее 100 ч) и запись журнала событий (75 событий). Вывод данных на персональный компьютер с программным обеспечением “MSA Link” осуществляется в лабораторных условиях при помощи ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации с помощью программного обеспечения «MSA Link™» для персонального компьютера под управлением ОС семейства Microsoft Windows.

Газоанализаторы выполнены во взрывозащищенном исполнении.

Взрывозащищенность газоанализатора ALTAIR 2X обеспечивается видами взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р МЭК 60079-11-2010 и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079-0-2011.

Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2011:

1 Ex ia IIC T4 Gb.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP 67.

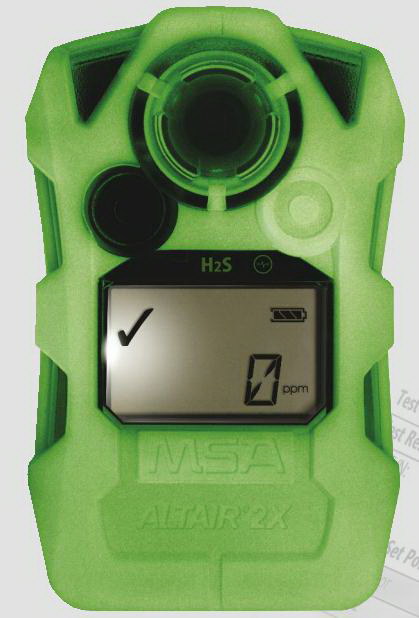

Внешний вид газоанализаторов представлен на рисунке 1.

а) — версия с обычным корпусом, б) — версия с фосфоресцирующим корпусом

Рисунок 1 — Газоанализаторы ALTAIR 2X (на примере одноканальных газоанализаторов

на сероводород H2S)

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

• встроенное;
• автономное.

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие основные функции:

• прием и обработку измерительной информации от первичного измерительного преобразователя;
• диагностику аппаратной и программной частей газоанализатора;
• хранение результатов измерений;
• ведение и хранение журнала событий.

Встроенное ПО реализует следующие расчетные алгоритмы:

• вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
• сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Газоанализаторы могут работать с автономным программным обеспечением “MSA Link™” (не применяется при выполнении измерений в воздухе рабочей зоны).
