Поверка калибраторов температуры JOFRA серий ATC-R и RTC-R в Ростове-на-Дону
Назначение: для воспроизведения и поддержания заданной температуры, а также для измерений выходных сигналов различных датчиков температуры в виде электрического сопротивления, термо-ЭДС, постоянного напряжения и тока, и преобразования их в температурный эквивалент в соответствии с номинальной статической характеристикой преобразования (НСХ) и диапазонов измерений датчиков.
Модификации: АТС-125А, АТС-125В, АТС-140А, АТС-140В, АТС-156А, АТС-156В, ATC-157A, ATC-157B, АТС-250А, АТС-250В, АТС-320А, АТС-320В, АТС-650А, АТС-650В, RTC-156A, RTC-156B, RTC-156C, RTC-157A, RTC-157B, RTC-157C, RTC-158A, RTC-158B, RTC
Поверка калибраторов температуры JOFRA серий ATC-R и RTC-R

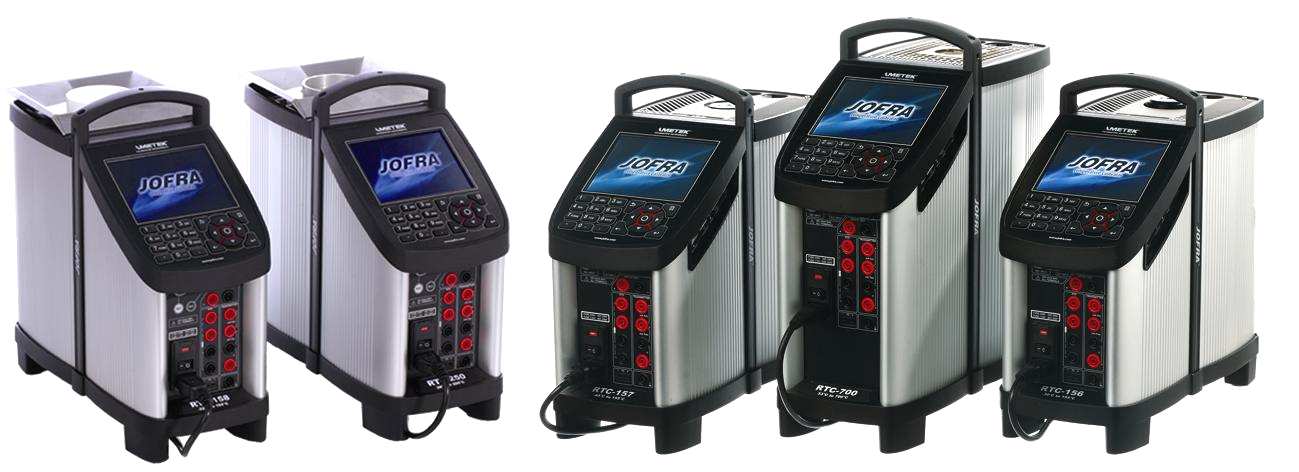

Калибраторы моделей АТС-125/156/157/320/650 (исполнения «А» и «В») и моделей RTC-156/157/700 (исполнения «А», «B» и «C») представляют собой переносные микропроцессорные цифровые сухоблочные калибраторы температуры со сменными металлическими блоками для размещения средств измерений температуры соответствующего диаметра. Калибраторы моделей АТС-140/250 (исполнения «А» и «В») и калибраторы моделей RTC-158/250 (исполнения «А», «В» и «С») могут использоваться как в качестве сухоблочных калибраторов, так и жидкостных термостатов.
В зависимости от исполнения «А», «В» или «С» калибраторы отличаются по функциональным возможностям. Калибраторы исполнения «A» выполняют только функцию воспроизведения и поддержания задаваемого температурного режима. Калибраторы исполнения «В» являются многофункциональными приборами, имеющими дополнительно каналы измерений сигналов поверяемых термопреобразователей (мВ, Ом, В, мА, термореле) и канал для измерения и поддержания температуры с помощью штатного внешнего термопреобразователя сопротивления повышенной точности.
Калибраторы исполнений «В» и «С» серии RTC-R снабжены схемой компенсации влияния возможного теплоотвода через поверяемые средства измерений и могут комплектоваться внешним компенсационным термоэлектрическим термометром углового типа, который используется для измерения перепада температуры во вставной трубке и управления регулятором верхней зоны термостата калибратора для уменьшения неоднородности распределения температуры по всей высоте термостата. Калибраторы исполнений «В» серии АТС-R и «В», «С» серии RTC-R могут комплектоваться внешним платиновым термометром сопротивления повышенной точности, изогнутым под углом 90°, что обеспечивает возможность выполнения поверки и калибровки средств измерений температуры методом сличения.
Задание температуры и управление калибраторами осуществляется с помощью мембранной клавиатуры или с ПК по интерфейсу RS232 (для серии АТС-R) или через USB-порт (для серии RTC-R). Задаваемые режимы и текущая температура отображаются на дисплее калибратора.
Поверка осуществляется по документу «Калибраторы температуры JOFRA серий ATC-R и RTC-R фирмы AMETEK Denmark A/S, Дания. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», август 2010 г.
Основные средства поверки:
- термометры сопротивления типов ЭТС-25, ТСПН-4В, эталонные 1-го разряда;
- преобразователь термоэлектрический типа ТППО, эталонный 1-го разряда;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8.15М, ПГ: ± (0,001+10 -4 U) мВ, ±(0,002+3*10 -6 *t) °С;
- термометр цифровой прецизионный DTI-1000, ПГ в диапазоне (-50…+650) °С: ±(0,03…0,06) °С;
- калибратор напряжений П327, кт 0,001;
- компаратор напряжений Р3003 с калибратором тока ЕР3003, кт 0,0005;
- многозначная мера электрического сопротивления Р3026/1, кт 0,002.
