Поверка трансформатора тока AMT-OC в Ростове-на-Дону
Назначение: для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи

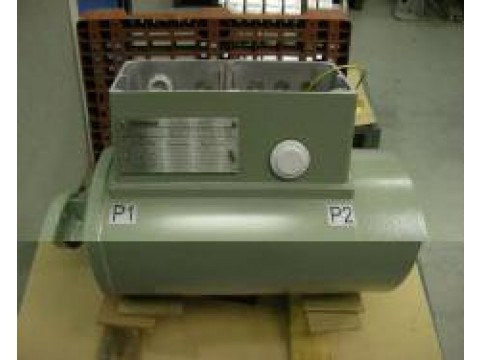

Поверка трансформатора тока AMT-OC
штепсельных контактов. Вторичные обмотки помещены на ферромагнитных кольцевидных сердечниках, расположенных вне газового объема. Трансформатор тока может иметь от одной до восьми обмоток — измерительных и/или защитных. Количество, размеры и расположение обмоток могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, которая расположена в металлической заземленной коробке. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом. Изготавливаются модификации
трансформаторов на различные наибольшие напряжения, обозначаемые как АМТ-ОС-245/1-6, АМТ-ОС-300/1-6, АМТ-ОС-362/1-6, АМТ-ОС-420/1-6, АМТ-ОС-420, АМТ-ОС-550, которые различаются также габаритами и весовыми характеристиками.
Поверка осуществляется по ГОСТ 8.217-2003 » ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %), — Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации трансформаторов тока AMT-ОС фирмы Trench Germany GmbH
Нормативные документы, устанавливающие требования к трансформаторам тока AMT-ОС:
- ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
